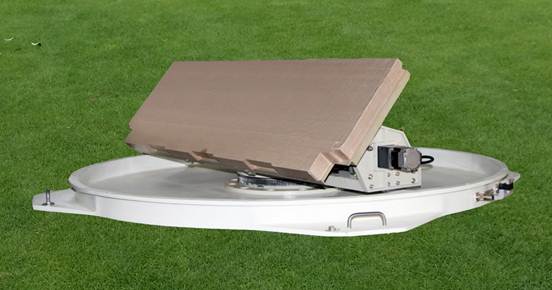

PX-Ku90 平板“动中通”

1、概述
PX-Ku90型“动中通”是一款针对陆上移动中通信的平板卫星通信天线系统,具有低轮廓、高增益、机动性强、跟踪效果优等特点，适用于活动载体载通信领域。

• 两轴稳定跟踪系统，利用高精度齿轮传动结构和精密导电滑环使得方位轴可实现连续旋转，俯仰轴可在0°到90°之间旋转
• 系统使用了平板波导喇叭阵列天线面，等效0.9m抛物面天线，天线的轮廓大大降低
• 高精度惯导技术、高精度GPS定位技术、GPS/INS融合技术及信标信号跟踪技术实现了两轴精确控制，天线在载体的各种运动状态下始终稳定跟踪对准卫星，实现高质量通信。

3、PX-Ku90 平板“动中通”的性能规格参数

• 稳定类型 两轴稳定、三轴跟踪
• 外形尺寸 1420x450mm（直径x高度）
• 天线重量     100kg
• 工作频率 接收：12.25～12.75GHz; 发射：14.00～14.50GHz
• 天线类型 平板波导喇叭阵列天线
• 天线增益

接收：38.0dBi@12.50GHz;
发射：38.5dBi@14.25GHz

• 交叉极化隔离度 ≥30dB
• 信号极化 线极化
• 动态精度 0.2°RMS
• 天线方位转动 360°连续旋转
• 天线俯仰 0°～85°
• 天线极化转动 360°连续旋转
• 初始捕星时间 小于120s（静态）；小于180s（动态）
• 失锁再捕时间 目标丢失30秒内，瞬时捕获; 目标丢失20分钟内，再捕获时间小于5s
• 惯导 内置
• 电源输入 AC220V 50Hz标准功耗200W(不含BUC)
• 工作环境温度 -40℃～65℃

车、船载动中通设备

1、概述

车、船载动中通设备主要包括0.9米或0.6米Ku波段动中通天线、ODU、LNB、卫星终端、WiFi节点设备、VoIP网关、有线电话等组成。

2、技术指标

1）0.6米天线系统主要指标

• 天线口径: 60cm
• 天线重量: 35Kg
• 外形尺寸: 70x85cm
• 极化方式: 线极化
• 发射频率: 13.75-14.50GHz
• 接收频率: 10.95-12.75GHz
• 发射增益: 37.1dBi
• 接收增益: 35.8dBi
• 交叉极化: >35dBi
• 座架型式: 两轴, 方位-俯仰型
• 方位范围: 无限
• 俯仰范围: -10o~+110o
• 极化范围: -135o~+135o
• 跟踪精度: 0.2o（RMS）
• 船体运动: 横滚±25o @ 4秒, 纵摇±25o @ 4秒, 航偏±50o @10秒
• 跟踪速度: 50o/s
• 效率:73.5%
• 电源输入: AC 220V 50Hz, 功耗70W （包括 6W BUC）
• 环境温度: -40o-+65o
• GPS: 内置
• 姿态罗经: 内置
• LNB: 内置
• BUC 6W功放内置

2）0.9米天线系统主要指标

• 工作频段：Ku频段
• 接收10.7-12.75 GHz；
• 发送13.75 -14.5 GHz。
• 外径≤120cm；
• 高度≤120cm；
• 重量≤55kg。
• 接收增益：39.84 dBi
• 发送增益：40.3dBi
• 效率:72.2%
• 座架型式: 三轴, A -C-E型
• 方位范围: 无限
• 俯仰范围: -10o~+120o
• 交叉轴范围: -30o~+30o
• 极化范围: -135o~+135o
• 跟踪精度: 0.3o（RMS）
• 船体运动: 横滚±25o @ 6秒, 纵摇±25o @ 6秒, 航偏±50o @12秒
• 跟踪速度: 50o/s
• 效率:73.5%

电源输入: AC 220V 50Hz, 功耗150W （包括 4W BUC）

3、适用范围

• 0.6米端站系统满足大部分渔船捕捞作业使用,同时适用车载。
