微波通讯产品系列四：
（一）滤波器

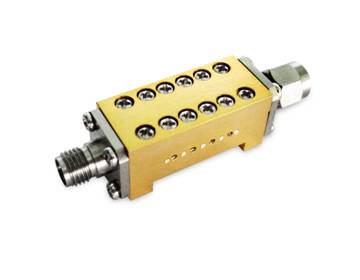

 1．LC低通滤波器
- 产品特点及应用
- 覆盖频率范围：0.5MHz～4GHz
- LC微组装工艺集成，产品系列化设计，一致性好
- 体积小，可靠性高，便于安装
- 工作温度范围宽，全温范围内性能稳定可靠
- 输入、输出50Ω阻抗匹配，驻波小，易于级联使用
- 带内幅频特性平坦，插入损耗小、带外抑制度高，过渡频带窄
- 广泛应用于通信、电子、测控等领域
- 输出接口、结构尺寸可按用户要求定制
- 主要技术指标
频率范围 |
截止频率 |
驻波比 |
矩形系数 |
端接阻抗 |
接口形式 |
0.5MHz～4GHz |
0.5MHz～1000MHz |
≤1.5 |
≤1.5～2 |
50Ω |
SMA |
 2．LC高通滤波器
1.产品特点及应用
- 覆盖频率范围宽：0.5MHz～2GHz
- 体积小，便于安装
- 工作温度范围宽
- 广泛应用于通信、电子、测控等领域
- 输出接口、结构尺寸可按用户要求定制
2.主要技术指标
频率范围 |
截止频率 |
驻波比 |
矩形系数 |
端接阻抗 |
接口形式 |
0.5MHz～2GHz |
0.5 MHz～1000MHz |
≤1.5 |
≤1.5～2 |
50Ω |
SMA |

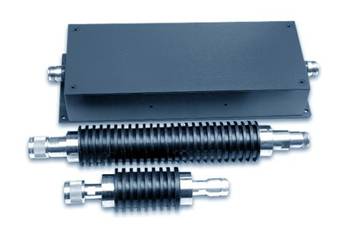

3．大功率滤波器
1. 产品特点及应用
- 频率范围：10M～1000MHz
- 承受最大输入功率150W
- 低插入损耗
- 矩形系数小，带外抑制度高
- 输出接口、结构尺寸可按用户要求定制
2.主要技术指标
频率范围 |
通带频率 |
通带损耗 |
输入功率 |
隔离度 |
驻波比 |
端接阻抗 |
10M～1000MHz |
225MHz～400MHz |
≤0.6dB |
≤120W |
450MHz≥40dB |
≤1.3 |
50Ω |
 4．螺旋滤波器
1.产品特点
- 频率范围：30～500MHz
- 典型0.05dB切比雪夫响应函数
- 滤波器最低“假通带”约为2×F0(可定制更远)
- 输出接口、结构尺寸可按用户要求定制
2.主要技术指标
频率范围 |
BW/F0×10 0% |
寄生通带 |
功率容量 |
阶数 |
驻波比 |
端接阻抗 |
30MHz～500MHz |
1%～5% |
1 2×F0 |
5W |
2～6 |
≤1.3 |
50Ω |

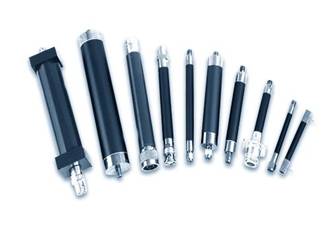

 5．管状低通滤波器
1.产品特点
- -1dB 截止频率：300MHz～4000MHz
- 阶数可以是3～15阶或者更多
- 低插损、功率容量大
- 最低“假通带”一般在3.5Fc(可定制更远)
- 温度性能良好
2.主要技术指标
频率范围 |
功率容量 |
阶数 |
驻波比 |
端接阻抗 |
30MHz～4000MHz |
20W～100W |
3～15 |
≤1.3 |
50Ω |
 6、腔体带通滤波器
1.产品特点及应用
- 频率覆盖范围宽：0.5～18GHz
- 高端寄生通带较远，CAD仿真优化软件设计
- 一致性好、体积小、 Q值适中
- 可靠性高、全温范围内性能稳定可靠
- 输入、输出50Ω阻抗匹配，驻波小，易于级联使用
- 带内幅频特性平坦，插入损耗小，带外抑制度高
- 设计灵活，可按用户要求指标及安装方式设计
- 满足军用工作环境要求：-55℃～+85℃
- 应用于航空、雷达、通信、电子对抗、广播电视
2. 主要技术指标
中心频率 |
3dB带宽 |
输入功率 |
驻波比 |
带内波动 |
带外抑制 |
插入损耗 |
1300MHz |
≥110MHz |
≤10W |
≤1.3 |
≤1.5dB |
≥40dB |
≤2dB |
|
|
|
|
